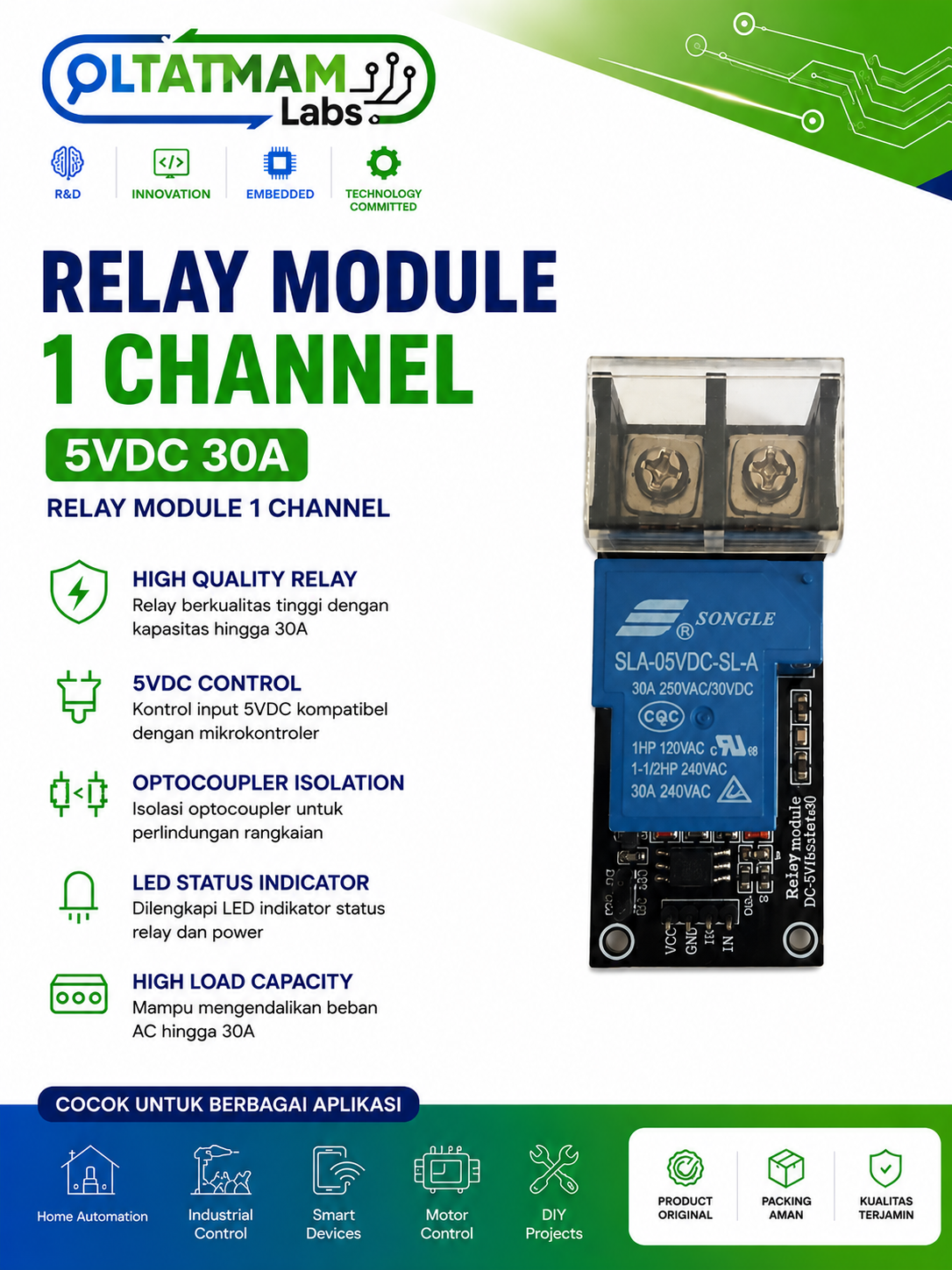

Relay Module 1 Channel 5VDC 30A adalah modul relay berkapasitas besar yang digunakan untuk mengendalikan beban listrik menggunakan sinyal kontrol 5VDC dari mikrokontroler, development board, PLC kecil, atau rangkaian kontrol lainnya.
Modul ini cocok digunakan untuk aplikasi switching beban AC maupun DC seperti lampu, pompa kecil, motor, solenoid, kipas, power supply, sistem otomasi, smart home, panel kontrol, dan berbagai project elektronik lainnya.
Dengan kapasitas kontak hingga 30A, modul ini dapat digunakan untuk beban yang lebih besar dibandingkan modul relay standar 10A. Modul ini juga dilengkapi rangkaian driver relay, input kontrol, dan terminal screw besar untuk memudahkan pemasangan kabel beban.
Keunggulan Produk:
- Modul relay 1 channel
- Tegangan kontrol 5VDC
- Kapasitas kontak hingga 30A
- Cocok untuk beban AC dan DC
- Dilengkapi terminal screw besar
- Mudah dikontrol menggunakan mikrokontroler
- Cocok untuk Arduino, ESP32, STM32, dan board kontrol lainnya
- Desain PCB praktis dan mudah dipasang
- Cocok untuk project otomasi dan switching daya
- Dapat digunakan untuk kontrol lampu, motor, pompa, solenoid, dan perangkat listrik lainnya
Spesifikasi Produk:
- Jenis Produk: Relay Module
- Jumlah Channel: 1 Channel
- Tegangan Relay / Coil: 5VDC
- Tegangan Kontrol: 5VDC
- Kapasitas Kontak Maksimal: 30A
- Rating Kontak AC: Hingga 250VAC
- Rating Kontak DC: Hingga 30VDC
- Tipe Kontak: SPDT / 1 Form C
- Terminal Output: Screw terminal besar
- Pin Kontrol: VCC, IN, GND
- Input Kontrol: Sinyal digital 5V
- Indikator: LED status power / relay
- Tipe Pemasangan: PCB module
- Warna PCB: Hitam
- Aplikasi: Switching beban AC/DC, kontrol perangkat listrik, otomasi, smart home, motor control, power switching

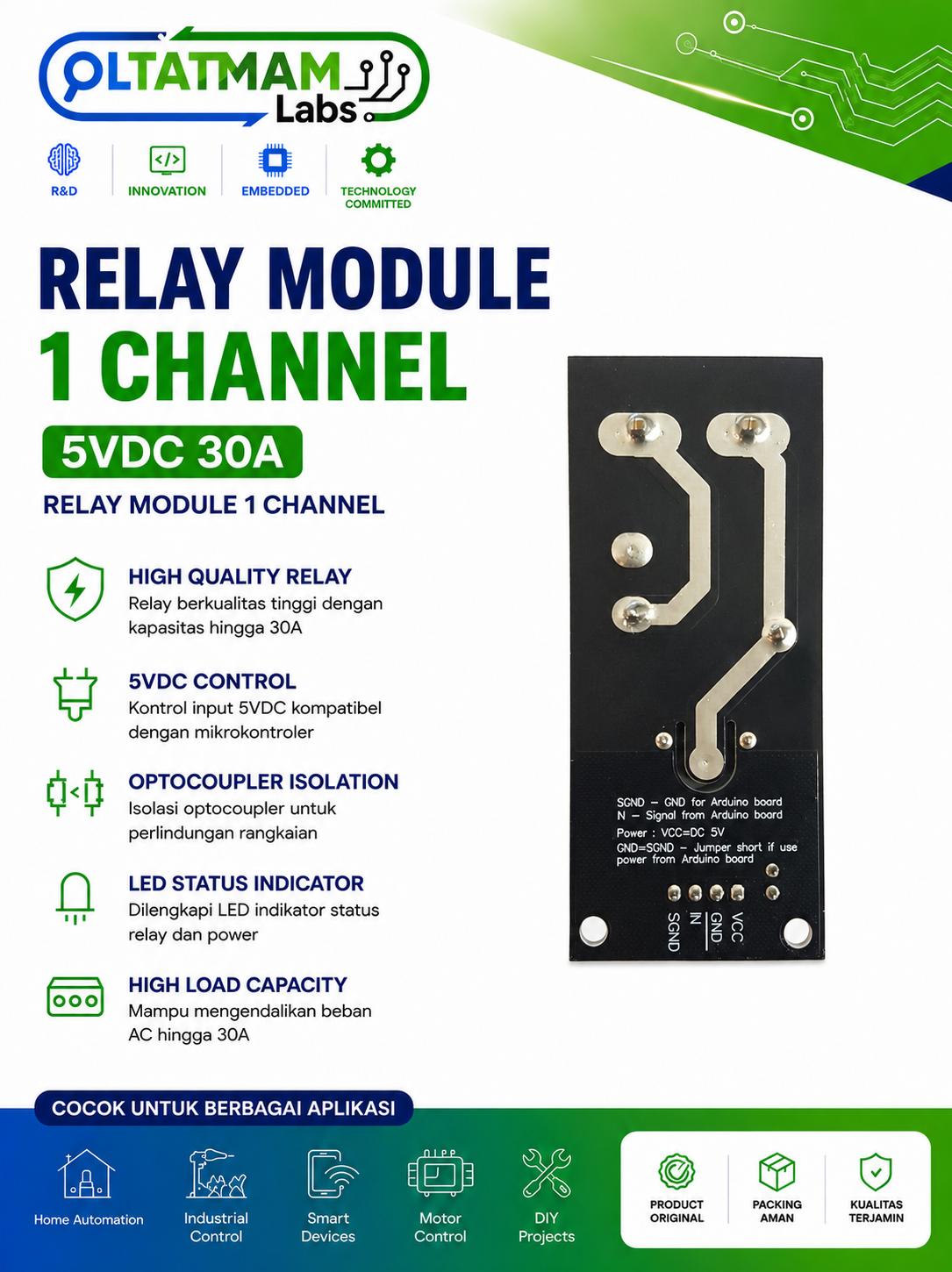

Pin Interface:
- VCC: Input supply 5VDC
- IN: Input sinyal kontrol relay
- GND: Ground
Terminal Relay:
- COM: Common terminal
- NO: Normally Open
- NC: Normally Closed
Aplikasi:
- Home automation
- Industrial control ringan
- Smart device
- Kontrol motor
- Kontrol pompa
- Kontrol lampu
- Kontrol solenoid
- Sistem alarm
- Panel kontrol
- Proyek Arduino / ESP32 / STM32
- Switching beban AC/DC
- DIY electronics project
Catatan Penting:
- Pastikan tegangan dan arus beban tidak melebihi rating relay.
- Untuk beban AC tegangan tinggi, pemasangan harus dilakukan dengan hati-hati.
- Gunakan kabel yang sesuai dengan arus beban.
- Jika digunakan untuk beban induktif seperti motor, pompa, atau solenoid, disarankan menambahkan proteksi tambahan seperti snubber, fuse, atau MOV sesuai kebutuhan.
- Modul ini membutuhkan supply 5VDC yang stabil.
- Bentuk fisik dan detail label dapat sedikit berbeda tergantung batch produksi.
