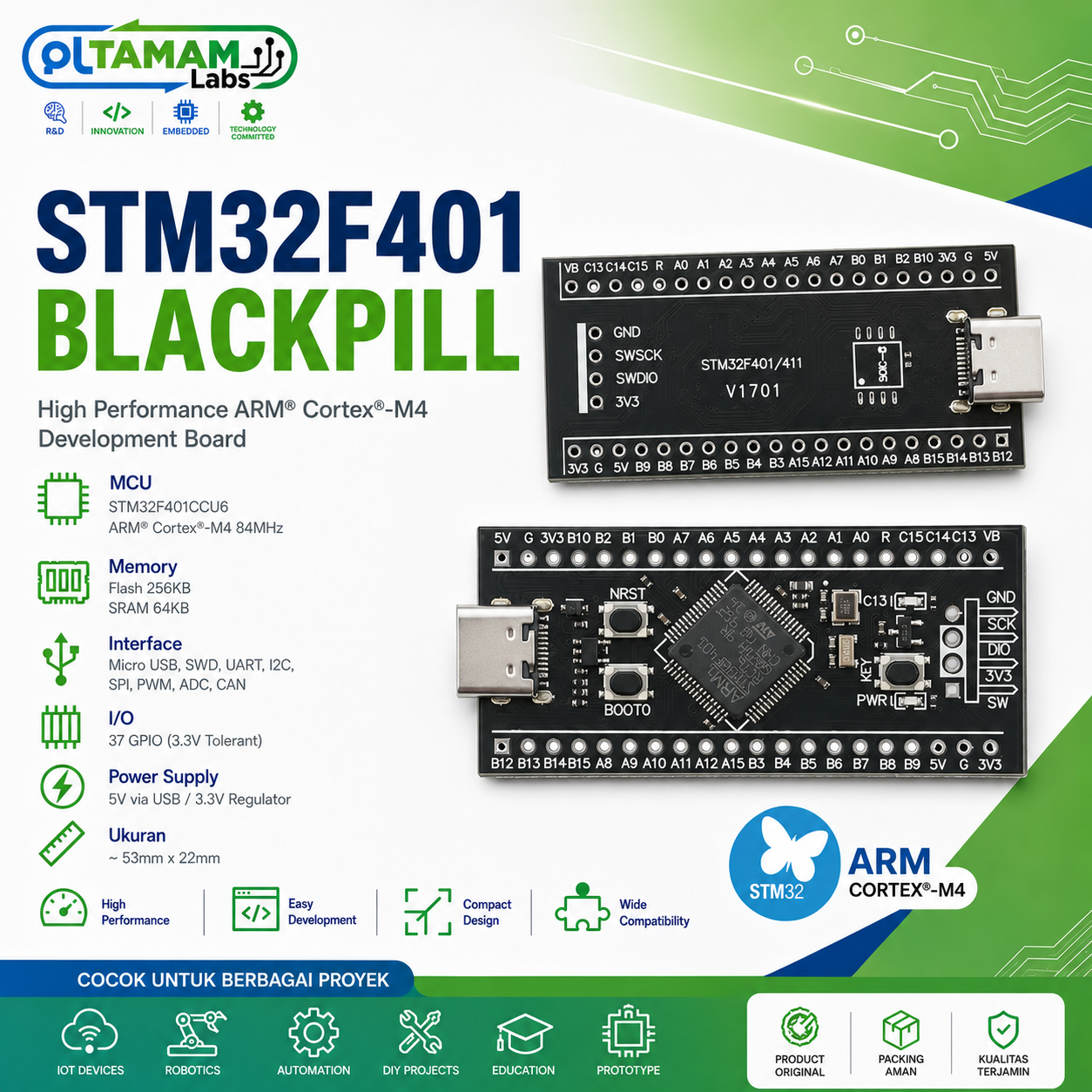

STM32F401 BlackPill adalah board development berukuran ringkas dan bertenaga tinggi yang menggunakan mikrokontroler STM32F401CCU6 dari STMicroelectronics.
Ditenagai oleh prosesor ARM Cortex-M4 hingga 84MHz, BlackPill mampu memberikan performa tinggi dengan konsumsi daya yang rendah sehingga sangat cocok digunakan untuk sistem embedded, IoT, otomasi industri, robotik, data logger, instrumentasi, dan aplikasi smart energy.
Dengan ukuran yang kecil, jumlah GPIO yang banyak, serta dukungan berbagai platform pengembangan seperti STM32CubeIDE, Arduino IDE, PlatformIO, Keil, dan IAR, board ini menjadi pilihan ideal untuk pelajar, maker, engineer, maupun kebutuhan industri.
Cocok digunakan untuk:
✓ Sistem IoT
✓ Otomasi Industri
✓ Smart Meter
✓ Robotik
✓ Data Logger
✓ Home Automation
✓ Sistem Monitoring
✓ Sensor Interface
✓ Embedded Controller
✓ Pendidikan dan Riset
========================
KEUNGGULAN PRODUK
========================
✓ Menggunakan STM32F401CCU6 Original
✓ ARM Cortex-M4 32-bit
✓ Clock Hingga 84MHz
✓ Flash Memory 256KB
✓ SRAM 64KB
✓ USB Programming
✓ Mendukung Debug SWD
✓ Banyak Interface Komunikasi
✓ Desain Ringkas dan Ringan
✓ Kompatibel Arduino IDE
✓ Kompatibel PlatformIO
✓ Kompatibel STM32CubeIDE
========================
SPESIFIKASI TEKNIS
========================
Pabrikan : STMicroelectronics
Mikrokontroler : STM32F401CCU6
Core : ARM Cortex-M4
Arsitektur : 32-bit
Kecepatan Maksimum : 84MHz
Flash Memory : 256KB
SRAM : 64KB
Tegangan Operasi : 3.3V
Power Supply
USB : 5V
VIN : 3.3V – 5V
GPIO : Hingga 37 GPIO
Resolusi ADC : 12-bit ADC
Timer : Multiple Timer
PWM : Didukung
========================
INTERFACE KOMUNIKASI
========================
✓ USB Device
✓ UART / USART
✓ SPI
✓ I2C
✓ CAN
✓ PWM
✓ ADC
✓ DMA
✓ SWD Debug Interface
========================
PIN DEBUG
========================
SWDIO
SWCLK
3.3V
GND
Kompatibel Dengan:
✓ ST-Link V2
✓ J-Link
✓ Black Magic Probe
========================
DIMENSI BOARD
========================
Panjang : ±53 mm
Lebar : ±22 mm
Berat : ±10 gram
========================
DUKUNGAN SOFTWARE
========================
✓ STM32CubeIDE
✓ STM32CubeMX
✓ Keil MDK ARM
✓ IAR Embedded Workbench
✓ Arduino IDE
✓ PlatformIO
✓ FreeRTOS
✓ ChibiOS
========================
ISI PAKET
========================
1x STM32F401 BlackPill Development Board
(Tergantung varian)
✓ Male Header Pin
✓ Female Header Pin
========================
APLIKASI
========================
✓ IoT Gateway
✓ Smart Energy Meter
✓ Industrial Controller
✓ Robotik
✓ Home Automation
✓ Data Logger
✓ Sensor Hub
✓ HMI Controller
✓ Smart Agriculture
✓ Sistem Monitoring
✓ Proyek Riset
========================
PERHATIAN
========================
- Tegangan logika board adalah 3.3V.
- Tidak semua GPIO mendukung input 5V.
- Pastikan sumber tegangan sesuai spesifikasi.
- Gunakan proteksi tambahan untuk aplikasi industri.
